A ciência da durabilidade Cold-Flex: TPU balístico 1000D e integridade de costura em cenários abaixo de zero

Especificar um saco seco resistente com base em uma folha de especificações padrão de temperatura ambiente é um erro comum de aquisição. A 25°C, a maioria dos filmes comerciais de poliuretano termoplástico (TPU) apresentam excelente resistência à tração e elasticidade. Reduza o ambiente operacional para -30°C em uma busca e salvamento tático (SAR) ou em uma implantação marítima em oceano aberto, e a física do material mudará completamente. A barreira flexível torna-se um passivo frágil.

Para gerentes da cadeia de suprimentos que projetam equipamentos críticos em nossosguia de sacos secos submersíveis (Roteiro Pilar), sobreviver à implantação abaixo de zero requer a compreensão da cristalização em baixa temperatura. Quando um saco carregado cai no chão congelado ou é amarrado firmemente sob ondas, a falha raramente é um rasgo limpo no tecido. É uma fratura por cisalhamento interfacial ao longo da linha de solda de alta frequência. É aí que a fabricação padrão para ambientes externos falha.

O ponto cego da transição vítrea: Poliéster vs. Poliéter TPU

No chão de fábrica, as oficinas genéricas tratam todos os revestimentos de TPU como iguais. Eles se concentram fortemente no denier do tecido, optando por enormes tramas balísticas de 1000D, ignorando completamente a formulação química da matriz polimérica laminada nessa trama.

Os revestimentos TPU à base de poliéster apresentam bom desempenho em testes padrão de abrasão mecânica. No entanto, sua temperatura de transição vítrea – o ponto onde a matriz polimérica transita de um estado flexível e emborrachado para uma estrutura de vidro rígida e quebradiça – é notoriamente alta, geralmente em torno de -15°C. Quando expostas a ambientes alpinos ou marítimos abaixo de zero, as cadeias moleculares de poliéster perdem a sua mobilidade. Sob flexões repetidas, desenvolvem-se microfissuras dentro da própria camada de revestimento, levando a uma rápida delaminação mecânica do tecido base.

As operações táticas e de busca e resgate requerem formulações especializadas de TPU baseadas em poliéter. As estruturas químicas do poliéter mantêm a mobilidade do segmento molecular até -40°C ou menos. Esta flexibilidade a baixas temperaturas não é negociável para equipamentos que devem suportar as forças físicas brutais descritas na nossa análise desacos secos de convés de nível marítimo sob ondas. Sem esta base material, a barreira à prova d'água irá rachar ao longo das linhas flexíveis muito antes de a missão ser concluída.

A Física da Concentração de Tensão de Transição de Borda

A interface de costura de um saco seco soldado por RF sofre enorme tensão termodinâmica durante o ciclo de fabricação. Durante o processamento de alta frequência de 27,12 MHz, as moléculas polares do TPU são excitadas, derretendo as camadas de dentro para fora para formar uma estrutura molecular monolítica.

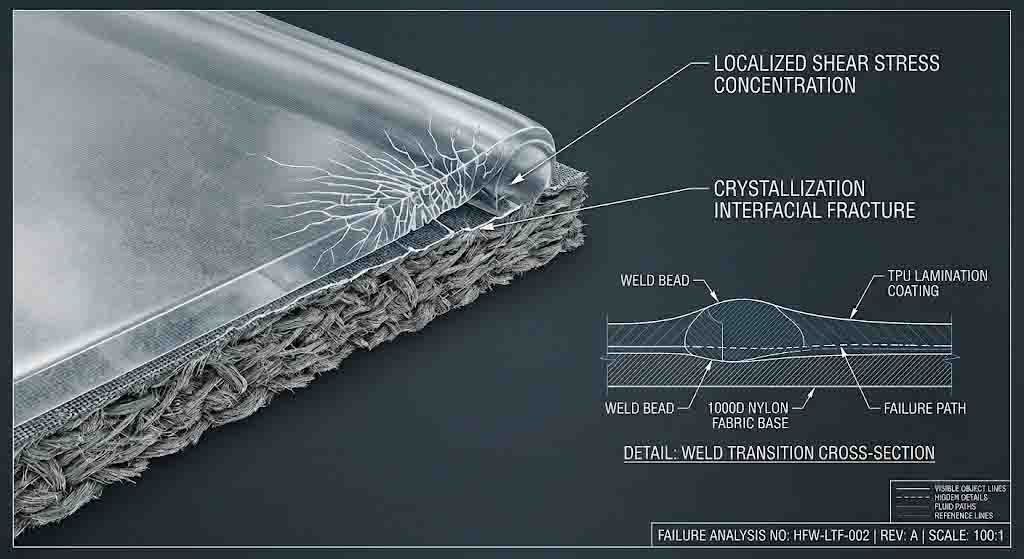

A zona de perigo é a linha exata onde a seção soldada encontra a casca flexível não soldada – a transição da borda. Se a distribuição da pressão pneumática através da matriz de latão usinada sob medida mudar mesmo que seja uma fração de milímetro, isso criará um degrau microscópico e fino neste limite. Em condições abaixo de zero, quando o material sofre rápida desaceleração ou carga de impacto, esta microetapa atua como um violento concentrador de tensão. A frágil matriz polimérica não pode dissipar a energia através da deformação elástica. Ele corta instantaneamente na linha limite, um mecanismo de falha crítica que eliminamos continuamente através de nossos especialistasprotocolos táticos de fabricação de equipamentos à prova d'água.

Eliminando a delaminação por meio da estabilização térmica pós-soldagem

Liberar a pressão pneumática de uma matriz de soldagem RF no instante em que o campo eletromagnético é desligado é uma receita para falha latente na costura. Quando as cadeias poliméricas são fundidas sob alta frequência, elas requerem um ciclo de resfriamento específico sob compressão sustentada para alinhar e aliviar adequadamente a tensão da junta.

A redução deste ciclo de resfriamento em 0,5 segundos aumenta o rendimento da fábrica, mas retém a enorme tensão de cisalhamento residual dentro da zona de solda. Quando essa costura sofre choques extremos de frio, as tensões internas combinam-se com a carga ambiental externa, desencadeando fissuras espontâneas sem impacto externo visível. Nossas linhas de produção de veículos e bolsas táticas implementam estabilização térmica pós-soldagem automatizada. As ferramentas de latão mantêm a camada fundida sob compressão precisa até que a temperatura caia abaixo do limite de recristalização do polímero, garantindo uma ligação molecular uniforme capaz de sobreviver às brutais tolerâncias de vibração exigidas por aplicações pesadas comoengenharia de bagagem de rally de motocicleta hardcore.

Validando a confiabilidade da costura em baixa temperatura

Uma fábrica que não consegue provar suas métricas de qualidade sob simulação de abuso de campo é apenas uma suposição. A inspeção visual não consegue identificar microvazios internos ou fragilidade de cristalização de polímero escondida dentro de uma pesada linha de solda balística 1000D.

Validamos nossas construções para ambientes extremos extraindo cupons de materiais de execuções de produção e expondo-os a testes cíclicos de flexibilidade dinâmica de baixa temperatura dentro de câmaras ambientais especializadas. Após o condicionamento a frio, essas amostras passam por testes destrutivos de descascamento em T e explosão hidrostática, referenciados em nossos testes internos.Padrões de teste de pressão hidrostática de 1,0 bar. Os critérios de aprovação são binários: zero microfissuras em 10.000 ciclos de flexão contínuos a -30°C e migração de fluido zero absoluta através da interface da costura sob pressurização de pico. Esse ciclo de validação intransigente fornece aos diretores de compras globais segurança estrutural auditável e sem falhas.

Perguntas frequentes de engenharia para aquisições abaixo de zero
